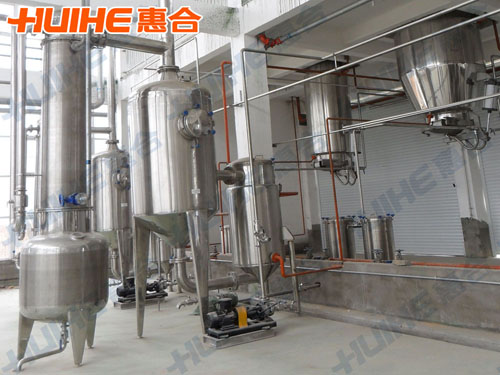

該熱回流提取濃縮器機組適用于中藥材、植物草藥、動物藥、食品添加劑等的提取濃縮工序，改變傳統先提取后濃縮的工藝，可進行提取、濃縮。

1、主罐為提取罐罐體帶夾套，便于換熱，上有人孔，下有氣缸兩只，帶動了出渣門開關，勞動強度低。

2、 捕集器，用來消除煎煮中藥時產生的泡沫，防止藥流蒸汽中的藥渣進入冷凝器。

3、 冷凝器，作用為藥液蒸汽進行冷凝與酒精回收。

4、 冷卻器，作用對冷凝液與溶媒進行冷卻。

5、 油水分離器，作用在提油時，經冷卻的回收液進行油分離，以獲得需要的芳香油。

6、 氣液分離器，分離汽液防止放空時的液體帶出罐外。

7、 減速器，攪拌缸內的物料，使之提取的固體內部有效成分能均勻加熱并煎煮出來，有利于出渣。

1、由于溶質高速溶出，提取時間短，濃縮與提取同步進行，設備利用率高。

2、由于濃縮的二次蒸汽作提取的熱源，抽入濃縮器的提取液與濃縮同溫度，可節約蒸汽，熱損耗少。

3、溶劑投入量減少，提取罐藥材只需加一次溶劑，在一套密封設備內循環使用，藥渣和藥液中的溶劑能回收，所以溶劑用量少、消耗低，生產成本下降。

4、收膏率比傳統工藝可提高，藥效成分含量提高。因一次性注入的溶劑能實現大回流循環，使藥材中溶質濃度和溶劑中溶質濃度始終保持高的梯度。所以藥材中的溶質溶出。收膏及有效成份收率均有增加，為藥品定性定量鑒定奠定良好基礎。

5、一機多用（單獨提取、單獨濃縮、邊提取邊濃縮），結構緊湊，操作簡便。一套設備一個人便可操作，占地面積小，節省中間貯罐，投資費用低。

該提取設備的工作原理是：將藥材投入投取罐內，加藥材的5-10倍的溶劑如水、乙醇、丙醇等（據工藝要求）。開啟提取罐直通和夾套蒸汽閥，使提取液加熱至沸騰20-30分鐘后，用抽濾管將1/3提取液抽濃縮器。關閉提取罐直通和夾套蒸汽、開啟加熱器蒸汽閥使液料進行濃縮。濃縮時產生二次蒸汽，通過蒸發器上升管送入提取罐作投取的熱源和溶液，維持提取罐內沸騰。

在以上操作下二次蒸汽會繼續上升，經冷凝器冷凝成熱冷凝液，回落到提取罐內作新溶劑加到藥面上，新溶劑由上而下高速通過藥材層到提取罐頂部，藥材中的可溶性有效成分溶解于溶劑。提取液經抽濾管抽入濃縮器、濃縮產生的二次蒸汽又送到提取罐作熱源和新溶劑，這樣形成的新溶劑大回流提取，故藥材中溶質密度與溶劑中含溶質密度保持高梯度，藥材中的溶質溶出，直至完全溶出（提取液無色）。

此時，提取液停止抽入濃縮器，濃縮的二次蒸汽轉送冷卻器，濃縮繼續進行，直至濃縮成需要比重（1.2-1.34）的藥膏，放出被用。提取罐內的無色液體，可放入貯罐作下批復用，藥渣從渣門排掉，若是用有機溶劑提取，則先加適量的水，開直接和夾套蒸汽，回收溶劑后，將渣排掉。

型號 項目	DWTQNS-0.5	DWTQNS-2	DWTQNS-3	DWTQNS-6
	提取罐或外循環蒸發器	提取罐或外循環蒸發器	提取罐或外循環蒸發器	提取罐或外循環蒸發器
罐內工作壓力（MPa）	＜0.1
夾套工作壓力（MPa）	＜0.25
氣缸工作壓力（MPa）	0.6-0.7
加料口直徑㎜	400	400	400	450
加熱面積㎡	6	10	12	30
冷凝器面積㎡	10	20	30	60
冷卻器面積㎡	0.5	1	1	1.5
容積	0.5	2	3	6
蒸發能力	300	700	1000	2000



1、濃縮器參數可能會根據物理的性質及實際的使用工況有所調整。

2、濃縮器選型時需明確物料性質、物料濃度、水的蒸發量等，詳細可致電。
